產品簡介：

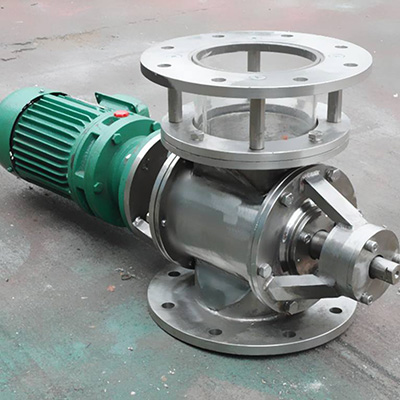

旋轉給料閥,旋轉供料器,不銹鋼旋轉供料器 旋轉給料閥又稱旋轉給料器,它由主閥,減速機構,防護裝置等三大部分構成.是應用于粉體（粉沫、顆粒物料、粉粒混合物）輸送系統中用來卸料、計量、除塵、定量輸送、混合、包裝的專用設備.
獲取優惠報價
銷售熱線：
13503853969
產品介紹
旋轉給料閥亦稱為旋轉閥,星閥,星形給出料機,卸灰閥,在多種場合中作出料或均勻加料裝置,用于混合機,錐形料倉,干燥機,旋風分離裝置等處.
參數說明:
工作壓力 常壓／低壓ATWLP 中壓MP 高壓HP
工作溫度 -40'C～200℃/≤450℃≤/720℃
主要規格 DN100~600(4"～24")
主要材質 SS304、SS304L、SS316、SS316L、WCB
法蘭連接標準 ANSIB16.5 150Lb、GB、HG、SH或由用戶指定
適川介質 固體物料（粉沫、顆粒物料、粉粒混合物、片狀等）
特點:
A 整體結構設計堅固而緊湊，精巧美觀;
B 殼體和葉輪經過特殊結構的設計和處理，能輸送高溫、高壓、高硬度、高粘性、易產生靜電、超細等特殊物料；
C 加工精度高，可以保證極小的間隙；
D 殼體進出口截面特殊，有效防止顆粒物料的擠壓卡料和剪切破碎;
E 拋光精度可達400#，適合輸送食品級、藥品級的物料;
F 殼體內設計有平衡壓力用的排氣通道和排氣管接口，能提高工作效率，不會積存物料;
H 擺線針輪減速機驅動，配置變頻器或無級變速機實現定量或變量輸送; 在特殊的應用場合需要有零保護功能時，在旋轉給料閥的端部可以方便的配置傳感器，以實現在線監控和現場監控.
選型準備:
在您準備購買本公司旋轉供料器時,為確保符合真實工況并可靠地連續工作,請盡量詳細地提供如下技術參數:
用途:請說明是氣力輸送(上下法蘭之間的壓力差)還是重力卸料.或變量卸料
能力:每小時輸送量(Kg/h),并說明是定量輸送還是變量輸送.
輸送物料的性能:名稱,粒徑,堆積密度,溫度,粘性及其它特殊性能.輸送氣體名稱
請指定法蘭標準等級及法蘭連接規格.
請指定減速機電動機防護等級,防爆等級及其它自動化控制要求.
工作原理
旋轉給料閥(俗稱旋轉給料器或星型給料器),是應用于固體物料(粉沫,顆粒物料,粉粒混合物)輸送系統中用來卸料,包裝,混合,除塵,計量,定量輸送的專用設備.
星型給料閥工作原理是通過電機,減速機的傳動將一個帶有等分結構的葉輪在殼體內旋轉,從殼體上部料倉或給料裝置的物料填充在葉輪的型腔內,物料隨葉輪的旋轉到殼體的下部卸出.可以按照輸送系統的要求均勻地,連續不斷地向下游卸料.
技術參數
電動給料閥參數表:
|
型號
數據
名稱
|
YJD
2
|
YJD
4
|
YJD
6
|
YJD
8
|
YJD
10
|
YJD
12
|
YJD
14
|
YJD
16
|
YJD
18
|
YJD
20
|
YJD
26
|
YJD
30
|
|
|
卸料量 L/r
|
2
|
4
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
26
|
30
|
|
|
r/min
|
Z型
|
33 也可按用戶要求訂作
|
|||||||||||
|
工作溫度℃
|
T≤80℃
|
||||||||||||
|
物料
|
粉狀，顆粒狀
|
||||||||||||
|
電
機 |
型號
|
Y801-4
|
Y802-4
|
Y90S-4
|
Y90L-4
|
Y100
L1-4 |
Y100
L1-4 |
||||||
|
KW
|
0.55
|
0.75
|
1.1
|
1.5
|
2.2
|
3
|
|||||||
|
r/min
|
1390
|
1400
|
1430
|
||||||||||
|
重量
|
53
|
71
|
86
|
101
|
121
|
141
|
161
|
181
|
191
|
221
|
251
|
301
|
|
旋轉給料閥A型外形尺寸:
| 型號 | A | B | C | E | F | M | H | h | ф |
| YJD02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 520 | 490 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
星型給料閥B型外形尺寸:
| 型號 | фA | фB | фC | E | F | M | H | h | ф |
| YJD02型 | 250 | 210 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 320 | 280 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 340 | 300 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 360 | 320 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 380 | 340 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 400 | 360 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 420 | 380 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 440 | 400 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 500 | 460 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 540 | 500 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
